TOP > 製品一覧 > 天井走行式X線管保持装置 SX-YA1 SX-YA2

製品紹介

天井走行式X線管保持装置 SX-YA1 SX-YA2
届出番号:11B2X10009000014、11B2X10009000015
JMDNコード:40946000

床面を有効に活用できる天井走行式でコンパクト

SX-YA1、SX-YA2 は、床面を有効に活用できる天井走行式でコンパクトですので室内を広く有効に利用できます。
移動操作は手動ですばやく行え位置決めが容易です。
ブッキー撮影台や立位撮影台などとの組み合わせによる一般撮影に適した装置です。

設置スペースに応じて2タイプの懸垂装置をお選びいただけます。

SX-YA1
【操作器反対タイプ:オプション】

SX-YA1【操作器反対タイプ】

スペースの有効利用により、撮影テーブルを
壁に近付けたい場合に有効です。

SX-YA2

SX-YA2【標準タイプ】

製品特長

①操作がスムーズ

移動操作が手動で軽く迅速に行えます。上下動はスプリングバランス方式を採用していますのでスムーズに操作できます。

②組合せ自由

天井走行範囲が広いSX-YA2と一方向移動のSX-YA1 を、設置ス ペースや組合せ撮影台などに応じてお選び頂けます。

③二方向撮影可能

コンパクトな台車ですので同一レールに2本の支持装置を設置して二方向撮影などに利用することが可能です。

④電磁ロック式を採用

操作器に角度計が内蔵されておりますのでハンドルを握ったままで位置決めが行えます。
天井走行・上下動・支持腕回り回転は電磁オンロック式です。

オプション(共通)

操作器反対改造
レールピッチ850mm以上及び以内の改造応需
縦、横レール改造応需
センターストップ位置決め
透視台組合せ干渉防止 インターロック改造
オートポジション
同一レール2本支持器応需
ダクトホース(応需)
ケーブル受け金具
バランス改造
電磁オフロック
天井走行式X線管保持装置 SX-YA1 SX-YA2

寸法図
(SX-YA1)

寸法図(SX-YA1)
配置図(使用例)(SX-YA1)

※画像をクリックすると大きな画像が閲覧できます。
※仕様及び外観は改良のため変更されることがあります。

寸法図
(SX-YA2)

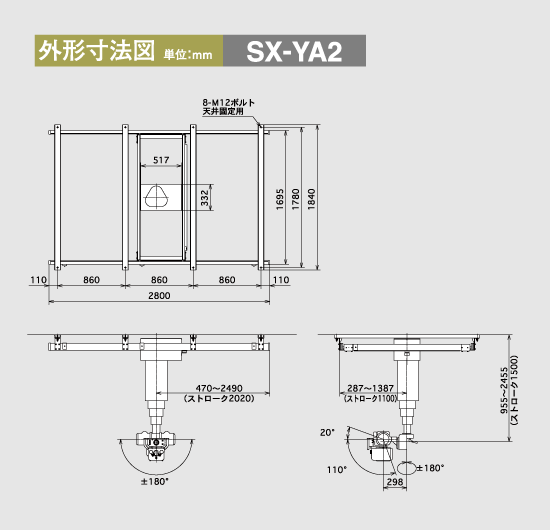

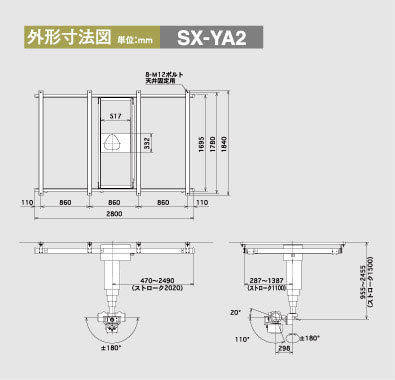

寸法図(SX-YA2)

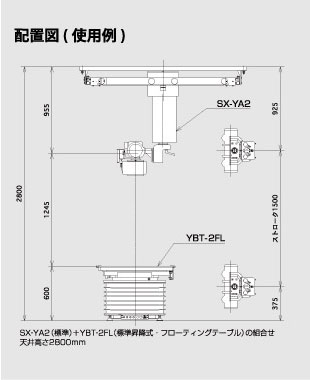

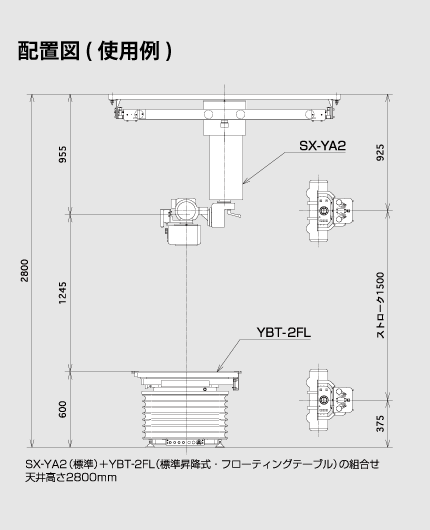

配置図(使用例)(SX-YA2)

※画像をクリックすると大きな画像が閲覧できます。
※仕様及び外観は改良のため変更されることがあります。
